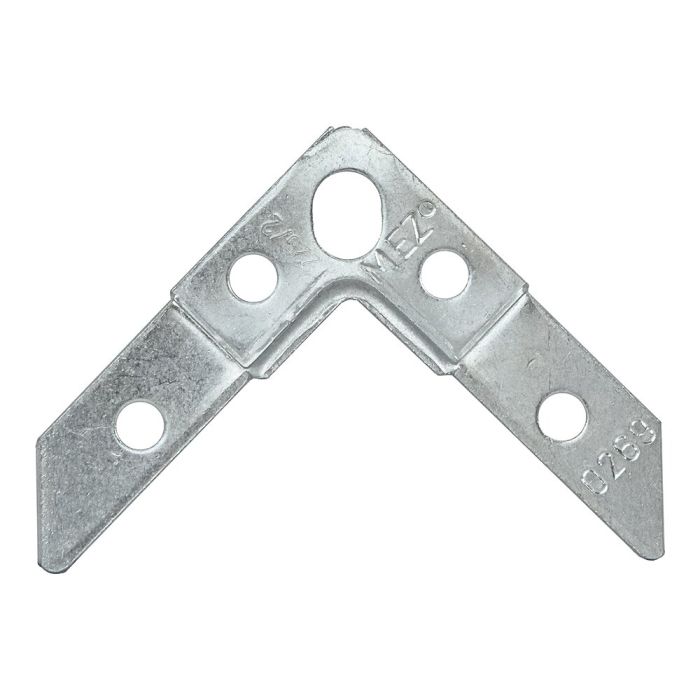

MEZ-CORNER 20 - SL-73,0-LL-VZ

MEZ-CORNER 20 - SL-73,0-LL-VZ
  • Artikelnummer: 229/2
  • Teilegruppe: 110101
  • Material: Stahl verzinkt
  • Flange: MEZ-SYPHON-FLANGE
  • System: 20
  • Schraubloch ø: 9 x 12
  • Abzugsmaß gesamt: 30 mm
  • Verpackungseinheit: 500 Stück
/ 100 Stück
zzgl. MwSt., zzgl. Versand
Downloads
x 500 Stück
ODER
Beschreibung

Details

  • Ecke zum Durchstecken der Kanalwand
  • Abzugsmaß 30 mm
  • Materialdicke 3,00 mm

MEZ-CORNER 229/2 ist eine Langlochecke welche ihren Einsatz in der Produktion von Luftleitsystemen, in Kombination mit dem Luftkanalprofil MEZ-SYPHON-FLANGE System 20, findet. Es handelt sich hierbei um eine Ecke zum Durchstecken der Kanalwand. Bei MEZ-CORNER 229/2 erfolgt die Abdichtung an der Kanalstirnseite und am Innenbord der Winkelecke. Mit einer Materialstärke von 3,00 mm und einem Abzugsmaß von 30 mm ist die Langllochecke das ideale Verbindungsstück für das MEZ-SYPHON-FLANGE System 20 Luftkanalprofil.



Technische Details

Technical details

  • Material: galvanisch verzinkt
  • Materialdicke (mm): 3,00
  • Schraubloch ø (mm): 9x12
  • Abzugsmaß gesamt (mm): 30
  • Lochart: Langloch
  • Schenkellänge (mm): 73,0
  • Schenkelbreite (mm): 15,3
Bewertungen
Bitte wählen Sie die Anzahl der Sterne für Ihre Bewertung

1 1 Stern
2 2 Stern
3 3 Stern
4 4 Stern
5 5 Stern
* Pflichtfelder
Downloads

Downloads

Bitte melden Sie sich an, um diese Dokumente herunterladen zu können.

MEZ-CORNER System 20 – Technisches Datenblatt (508.92 KB)
